Materiał: Anodowane aluminium o wysokiej wytrzymałości lub wytrzymała niklowana stal.
Dostępne są różne typy osi: dla widelców (mocowanie z 2 stron) i dla mocowań jednostronnych (cantilever)
Zoptymalizowana waga i odpowiednie przenoszenie obciążeń.

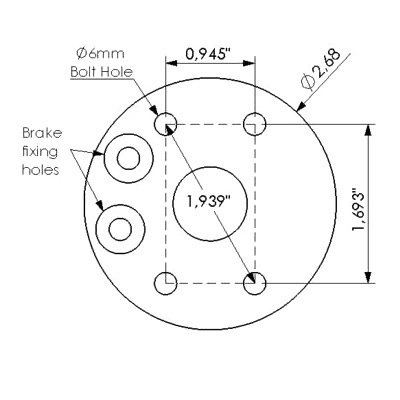

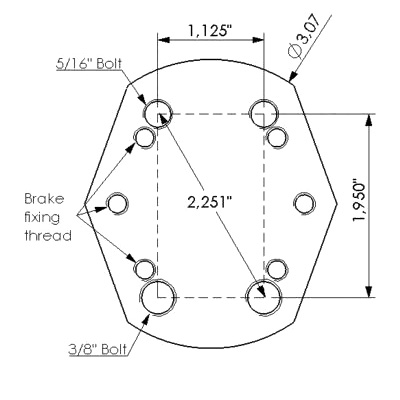

SCHEMATY OTWORÓW MONTAŻOWYCH OSI
(wymiary w calach)
T1
T2
T4
T5
T3
T3
T6
| Rozmiar koła |
3.50-4″ | 4.00-5″ & 4.00-5″HE |
5.00-5″ & 5.00-5″HE |
4.00-6″ Light |
6.00-6″ Light |
6.00-6″ HE |
|---|---|---|---|---|---|---|
| Numer części | ||||||
| FUS-001 | – | – | T1, T2 T4, T5 |
T1, T2 T4, T5 |
– | – |
| FUS-009 | – | – | T2 | – | – | – |
| FUS-003 | – | – | – | – | T1, T2 T4, T5 |
– |
| FUS-004 | – | – | T2 | – | – | – |
| FUS-005 | – | T1, T2 T4, T5 |
– | – | – | – |
| FUS-006 | T6 | – | – | – | – | – |
| FUS-007 | – | – | – | – | – | T3 |
| FUS-008 | – | – | – | – | T3 | – |
| Dla innych modeli skontaktuj się z nami… | ||||||
| Numer części | Opis (wszystkie aluminiowe osie są anodowane) |
Gwint osi | Statyczny nacisk na 1 oś kg |
Maksymalny nacisk kg |
Ciężar kg |
|
|---|---|---|---|---|---|---|
| FUS-001-T1 | Stożkowa aluminiowa oś | M25x1.5 | 340 | 1,182 | 0.240 | |
| FUS-001-T2 | Stożkowa aluminiowa oś | M25x1.5 | 340 | 1,182 | 0.240 | |
| FUS-001-T4 | Stożkowa aluminiowa oś | M25x1.5 | 340 | 1,182 | 0.240 | |
| FUS-001-T5 | Stożkowa aluminiowa oś | M25x1.5 | 340 | 1,182 | 0.240 | |
| FUS-003-T1 | Stożkowa aluminiowa oś | M25x1.5 | 300 | 1,050 | 0.400 | |
| FUS-003-T2 | Stożkowa aluminiowa oś | M25x1.5 | 300 | 1,050 | 0.400 | |
| FUS-003-T4 | Stożkowa aluminiowa oś | M25x1.5 | 300 | 1,050 | 0.400 | |
| FUS-003-T5 | Stożkowa aluminiowa oś | M25x1.5 | 300 | 1,050 | 0.400 | |
| FUS-004-T2 | Stożkowa stalowa oś pokryta niklem | M25x1.5 | 650 | 2,300 | 0.620 | |
| FUS-005-T1 | Stożkowa aluminiowa oś | M25x1.5 | 430 | 1,545 | 0.210 | |
| FUS-005-T2 | Stożkowa aluminiowa oś | M25x1.5 | 430 | 1,545 | 0.210 | |
| FUS-005-T4 | Stożkowa aluminiowa oś | M25x1.5 | 430 | 1,545 | 0.210 | |
| FUS-005-T5 | Stożkowa aluminiowa oś | M25x1.5 | 430 | 1,545 | 0.210 | |
| FUS-006-T6 | Stożkowa aluminiowa oś | M15x1 | 182 | 0,636 | 0.040 | |
| FUS-007-T3 | Stożkowa aluminiowa oś | M35x1.5 | 750 | 2,625 | 0.500 | |
| FUS-008-T3 | Stożkowa aluminiowa oś | M25x1.5 | 320 | 1,050 | 0.400 | |
| FUS-009-T2 | Stożkowa aluminiowa oś | M25x1.5 | 390 | 1,750 | 0.240 | |
| ZSA01 | Aluminiowa nakrętka M25x1,5 | M25x1.5 | – | – | 0.005 | |
| ZSB01 | Aluminiowa nakrętka M35x1,5 | M35x1.5 | – | – | 0.010 | |
| ZSC01 | Stalowa nakrętka M15x1 | M15x1 | – | – | 0.010 | |
| BGE-016 | Dystans dla osi FUS-001 | – | – | 0.020 | ||
Schemat osi
Nakrętki z zawleczkami
Dystans
